-
- Видео Следите за нами, где бы Вы не находились Подробнее >
- ФотогалереяОзнакомьтесь с нашей фотогалереей Подробнее >
Двухкомпонентная твёрдая силиконовая резина для изоляции
Модель No.
SSR1501-40MA/MB (формовка), SSR1501-50MA/MB (формовка), SSR1566-40EA/EB (экструзия)
Описание продукции
Силиконовая резина SSR1501 является двухкомпонентным силиконовым полимером на платиновом катализаторе, который используется как для формовки, так и для экструзии. Твёрдая силиконовая резина характеризуется стойкостью к атмосферному старению, превосходным сопротивлением износу, отличными диэлектрическими свойствами и высоким уровнем растяжимости. Она химически инертна и может использоваться в экстремальных условиях окружающей среды при температуре от -60℃до 230℃ без потери своих физических свойств. Двухкомпонентная твёрдая силиконовая резина применяется в производстве изоляционных материалов холодной усадки для кабельной арматуры.
Хранение
Силикон данного типа хранится в запечатанном виде в тёмном прохладном месте. Срок годности составляет 12 месяцев.
Использование

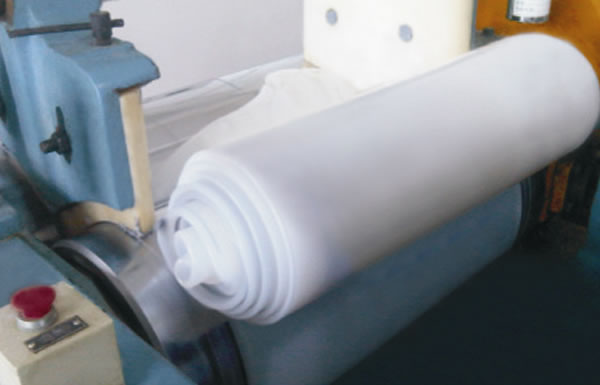

Компоненты А и В смешиваются в пропорциях 1:1 при помощи статического смесителя. Затем смесь подаётся в термопластавтомат. Примечание: Время жизнеспособности смеси составляет 48 часов.
Упаковка
Компоненты жидкой силиконовой резины поставляются в ёмкостях массой 20 кг и 200 кг.
| Физические свойства | Стандарт | Ед . изм . | SSR1501-40MA/MB | SSR1501-50MA/MB | SSR1566-40EA/EB | |||||
| Внешний вид ( цвет ) | |
|
Прозрачный | Прозрачный | Прозрачный | |||||
| Твердость по Шору | D2240 | A | 37 ~ 43 | 47 ~ 53 | 37 ~ 43 | |||||
| Разрывная нагрузка | D412 | M П a | ＞ 9 | ＞ 9.5 | ＞ 9 | |||||
| Удлинение при разрыве | D412 | % | ＞ 850 | ＞ 850 | ＞ 850 | |||||
| Предел прочности на разрыв | D624B | кН / м | ＞ 35 | ＞ 40 | ＞ 38 | |||||
| Остаточное удлинение при растяжении: сохраняет 300% удлинения в течени и 15 часов при 120 ℃ | D412 DIE C | % | ＜ 8.0 | ＜ 8.0 | ＜ 8.0 | |||||
| Удельное объемное сопротивление | IEC60093 | Ω.c м | 1.0×1015 | 1.0×1015 | 1.0×1015 | |||||
| Электрическая прочность | IEC60243 | кВ / мм | 26 | 26 | 26 | |||||
| Способ формообразования | |
|
Формование | Формование | Экструзия | |||||
Примечания:
Условия формования: Вулканизация при высоком давлении в течение 10 минут при температуре 170℃.
Соответствие Национальному китайскому стандарту GB.
Поданные выше данные приведены только для справки. Чтобы получить более подробную информацию, свяжитесь с нами.
