Модель No.
HVI1658-40A/B
Описание продукцииn

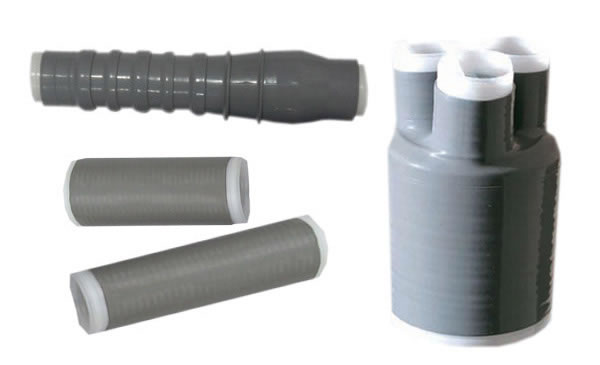

Жидкая силиконовая резина для изоляции высокого напряжения - это двухкомпонентный силиконовый каучук на платиновом катализаторе. Два компонента (А и В), из которых состоит материал, представлены прозрачным веществом и веществом серого цвета. Пропорции при смешивании компонентов составляют 1:1. Представленный тип силикона отличается высоким уровнем растяжимости, хорошим индексом стойкости к образованию токопроводящих следов, превосходным сопротивлением износу, отличными диэлектрическими свойствами и т.д. Жидкую силиконовую резину можно использовать для литья под давлением, при этом она имеет высокую скоростью вулканизации. Данный полимерный материал используется для производства изоляционных материалов холодной усадки для кабельной арматуры на напряжение 66, 110, 220 кВ.
Хранение
Хранится в закрытом состоянии и на складе в холодном месте с температурой ниже 30℃ (после использования). Срок годности составляет 12 месяцев.
Использование

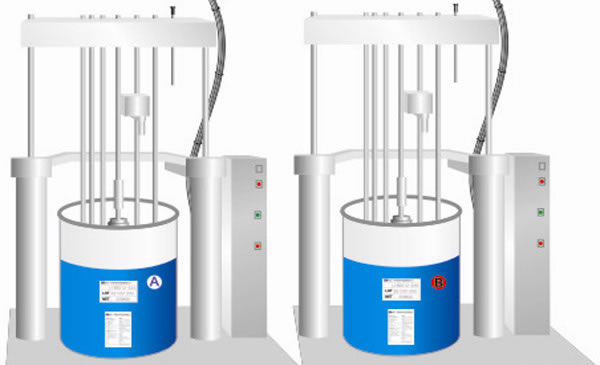

Компоненты А и В подаются из оригинальной тары в смеситель, где смешиваются в нужных пропорциях, после чего смесь поступает непосредственно в нагретую пресс-форму. При температуре 90-150℃ силиконовая резина вулканизируется и приобретает нужную форму. Время жизнеспособности смеси составляет 3-7 дней при температуре 23℃. Если литьевая машина не использовалась в течение продолжительного периода времени, необходимо прочистить её трубопровод.
Упаковка
Компоненты жидкой силиконовой резины поставляются в ёмкостях массой 20 кг и 200 кг.
Перед вулканизацией | Физические свойства | Стандарт | Ед . изм . | HVI1658-40A/B |
Внешний вид ( цвет ) | |
|
компонент A : прозрачный, компонент В : серый | |
Содерж . сух . вещ-ва | |
% | 100 | |
Вязкость | DIN53019 | мПа . с | (8 ~10)×104 | |
После вулканизации | Удельная плотность | D792 | |
1.13 |
Твердость по Шору | D2240 | A | 44 ~ 46 | |
Разрывная нагрузка | D412 | M П a | ≥9.0 | |
Удлинение при разрыве | D412 | % | ≥750 | |
Предел прочности на разрыв | D624B | кН / м | ≥40 | |
Удельное объемное сопротивление | IEC60093 | Ω.c м | 1.0×1015 | |
Диэлектрическая константа | IEC60250 | |
2.8 | |
Тангенс угла диэлектрических потерь | IEC60250 | |
0.0016 | |
Стойкость к образованию токопроводящих следов | IEC60587 | класс | 1A4.5 | |
Электрическая прочность | IEC60243 | кВ / мм | 26 |
Примечание:
Вязкость измеряется по средству ротационного вискозиметра NDJ-79
Условия прессования: Высокий уровень давления резки в течении 10 мин при 140°C
Условие вулканизации: Затвердевание в течении 4 часов при 180°C
GB стандарты для национального стандарта Китая
Мы являемся китайским производителем силиконовых материалов для изоляции высокого напряжения. Данная продукция имеет высокий уровень качества и низкий уровень стоимости. Поэтому наша продукция экспортируется в такие страны, как Индия, Малайзия, Таиланд, Корея, Пакистан, Египет, Турция, Нигерия, Польша, Украина, Великобритания, Соединенные штаты, Австралия, Бразилия, Чили, Мексика, Тайвань и многие другие. Если Вас заинтересовала наша продукция, пожалуйста, обращайтесь напрямую в нашу компанию.
